베벨기어
HOME > 제품소개 > 베벨기어


작성일 : 18-06-14 11:13
베벨기어 M(모듈) 1 ~ M(모듈) 5 잇수 - 20T 기어비 - 1:1
 글쓴이 : 한국기계
조회 : 2,287

베벨기어 M1~M5 재질 :S45C 압력각 : 20˚ 속비 : 1:1 잇수 : 20T

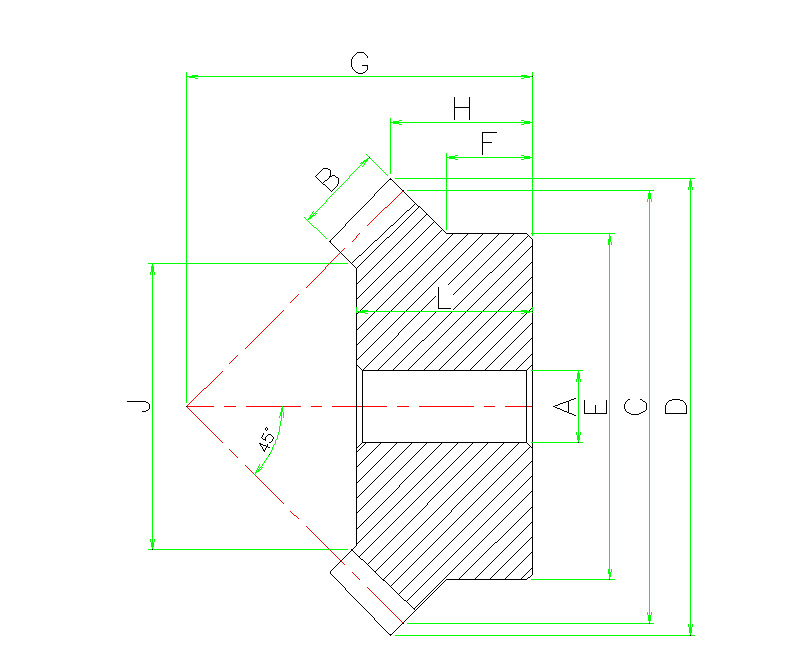

모듈 잇수 피치원 외경 치선원 외경 내경 보수외경 조립거리 치선거리 보수길이 내경길이 치폭 J
M Z C D AH7 E G H F L B
1 20 20 21.4 6 16 20 10.7 8 12 5 12.9
1.25 20 25 26.7 8 22 23 11.3 9 13 6 16.3
1.5 20 30 32.1 8 26 30 16.1 13 19 8 19
2 20 40 42.8 12 34 37 18.4 14 22 10 25.8
2.5 20 50 53.5 14 42 48 24.8 19 29 12 32.6
3 20 60 64.2 16 50 58 30.1 23 35 15 39.5
3.5 20 70 74.9 18 60 65 32.5 25 40 18 45
4 20 80 85.6 18 64 75 37.8 27 45 20 51.7
5 20 100 107 20 80 90 43.5 30 54 26 64
