베벨기어
HOME > 제품소개 > 베벨기어


작성일 : 18-06-14 11:21
베벨기어 M(모듈) 1 ~ M(모듈) 5 잇수 - 25T 기어비 - 1:1
 글쓴이 : 한국기계
조회 : 2,832

베벨기어 M1~M5 재질 :S45C 압력각 : 20˚ 속비 : 1:1 잇수 : 25T

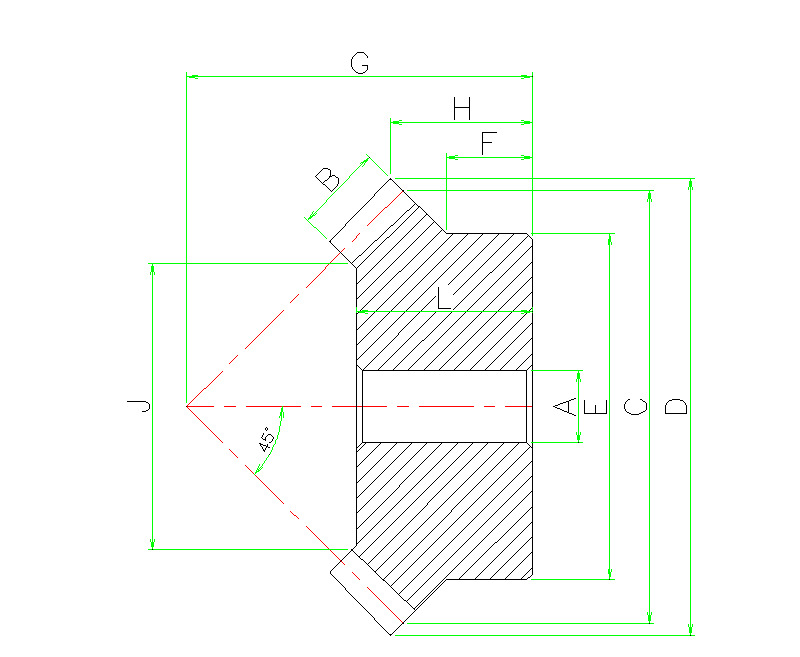

모듈 잇수 피치원 외경 치선원 외경 내경 보수외경 조립거리 치선거리 보수길이 내경길이 치폭 J
M Z C D AH7 E G H F L B
1 25 25 26.4 6 20 25 13.2 10 16 5.5 16
1.25 25 31.2 33 8 25 30 15.2 11.2 18 6.5 20.5
1.5 25 37.5 39.6 10 30 35 17.3 12.5 20 8 24.5
2 25 50 52.8 12 45 45 21.4 15 25 11 32
2.5 25 62.5 66 16 55 55 25.5 17.5 31 14 40
3 25 75 79.2 18 60 65 29.6 20 37 18 46
3.5 25 87.5 92.4 20 70 75 33.7 22.5 42 20 55
4 25 100 105.6 25 80 85 37.8 25 48 24 62
5 25 125 132 25 100 100 41 25 50 28 80
