베벨기어
HOME > 제품소개 > 베벨기어


작성일 : 18-06-14 11:24
베벨기어 M(모듈) 1 ~ M(모듈) 5 잇수 - 30T 기어비 - 1:1
 글쓴이 : 한국기계
조회 : 3,193

베벨기어 M1~M5 재질 :S45C 압력각 : 20˚ 속비 : 1:1 잇수 : 30T

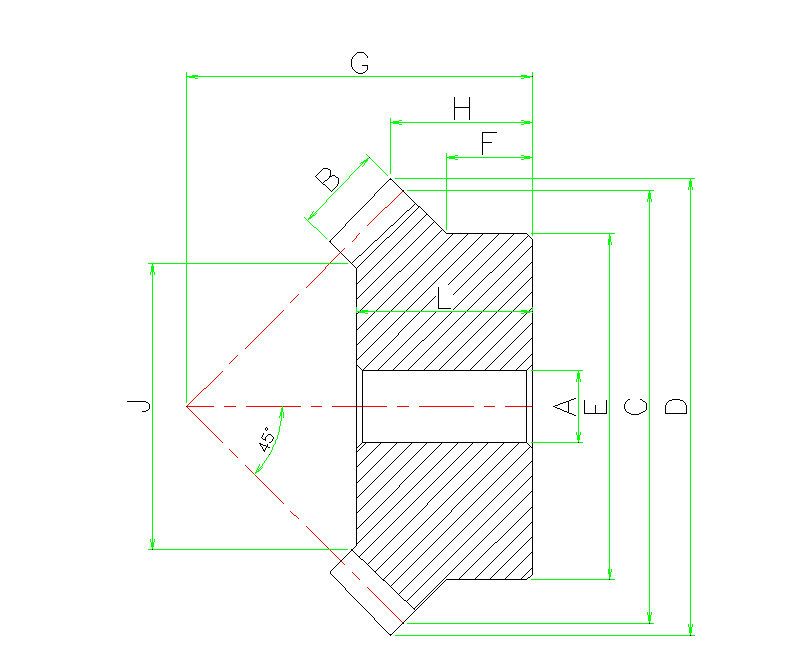

모듈 잇수 피치원 외경 치선원 외경 내경 보수외경 조립거리 치선거리 보수길이 내경길이 치폭 J
M Z C D AH7 E G H F L B
1 30 30 31.4 8 24 28 13.7 10 16 6 20
1.25 30 37.5 39.3 10 30 36 18.1 13.5 21 8 25
1.5 30 45 47.1 10 36 40 18.5 13 22 10 29
2 30 60 62.8 12 45 52.5 23.9 15 27.5 12 41
2.5 30 75 78.5 16 60 62 26.3 17 32 16 19
3 30 90 94.2 18 70 75 32.1 20 40 19 60
3.5 30 105 110 20 90 85 35 25 45 22 70
4 30 120 125.6 25 100 95 37.8 25 50 26 79
5 30 150 157.1 28 130 120 48.5 35 62 32 100
